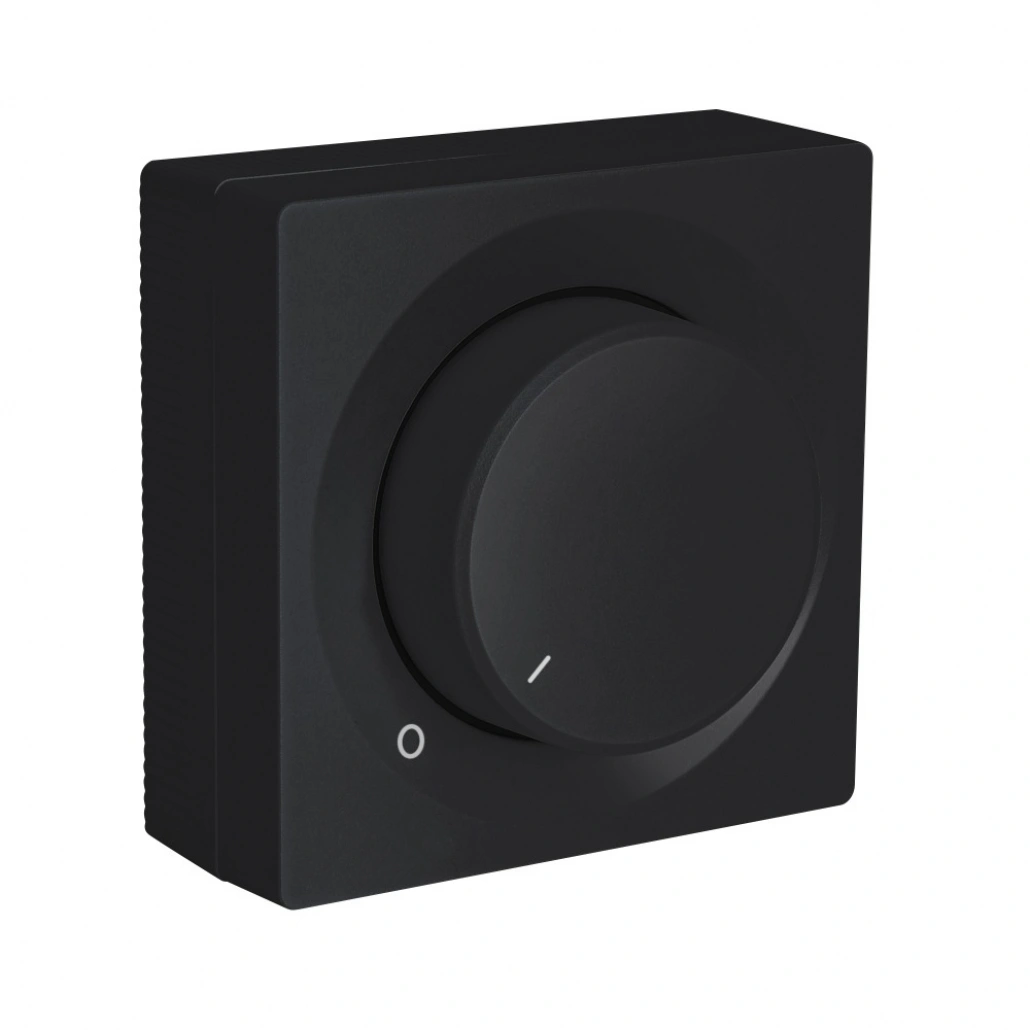

Regulator electronic turatie ventilator - Negru Patrat

CERINTE DE SIGURANTA

1. Conectarea controlerului la sursa de alimentare electrica trebuie efectuata numai de un electrician calificat.
2. De fiecare data, inainte de montaj, verificare a dispozitivului etc. - deconectati dispozitivul de la sursa de alimentare electrica.
3. Evitati instalarea dispozitivului in locuri unde pot aparea temperaturi ridicate (peste 60°C).
4. Nu instalati controlerul in zone cu umiditate ridicata sau in locuri care pot fi inundate cu apa.
5. Nu plasati dispozitivul in locuri cu substante foarte inflamabile.
6. Acest echipament nu este destinat utilizarii de catre persoane cu capacitate fizica, senzoriala sau mentala limitata (inclusiv copii) sau de persoane care nu au cunostinte adecvate despre dispozitiv.


MONTAJ

I Trageti butonul afara (fig.1 poz.1).
II Desurubati piulita (fig.1 poz.2) si indepartati panoul frontal (fig.1 poz.3).
III Desurubati cele doua suruburi (fig.1 poz.4) care fixeaza capacul sistemului electronic (fig.1 poz.6).
IV Montati carcasa pentru montaj aparent (fig.1 poz.7) cu doua dibluri de montare (fig.1 poz.8); sariti acest pas in cazul montajului incastrat.
V Conectati cablurile la controler conform informatiilor din sectiunea „CONECTARE” a acestui manual.
VI Plasati capacul sistemului electronic (fig.1 poz.6) in cutie (fig.1 poz.7) si insurubati cele doua suruburi (fig.1 poz.4).
VII Montati panoul frontal (fig.1 poz.3) si piulita (fig.1 poz.2).
VIII Rotiti potentiometrul (fig.1 poz.5) in pozitia extrema stanga.
IX Impingeti butonul (fig.1 poz.1) in potentiometru (fig.1 poz.5).

CONECTARE

Diagrama de conectare la regulator a dispozitivelor produse de DARCO ce functioneaza la 24V. Controlerul are un conector cu 4 pini (fig.1 poz.9) pentru a conecta cablul dispozitivului controlat. Conexiunea trebuie realizată cu ajutorul unui cablu cu 4 fire (tip sfoară) cu o secțiune transversală de 4 x 0,5 mm2. Figura 2 arată modul în care controlerul și dispozitivele controlate pot fi conectate.


PORNIRE SI FUNCȚIONARE

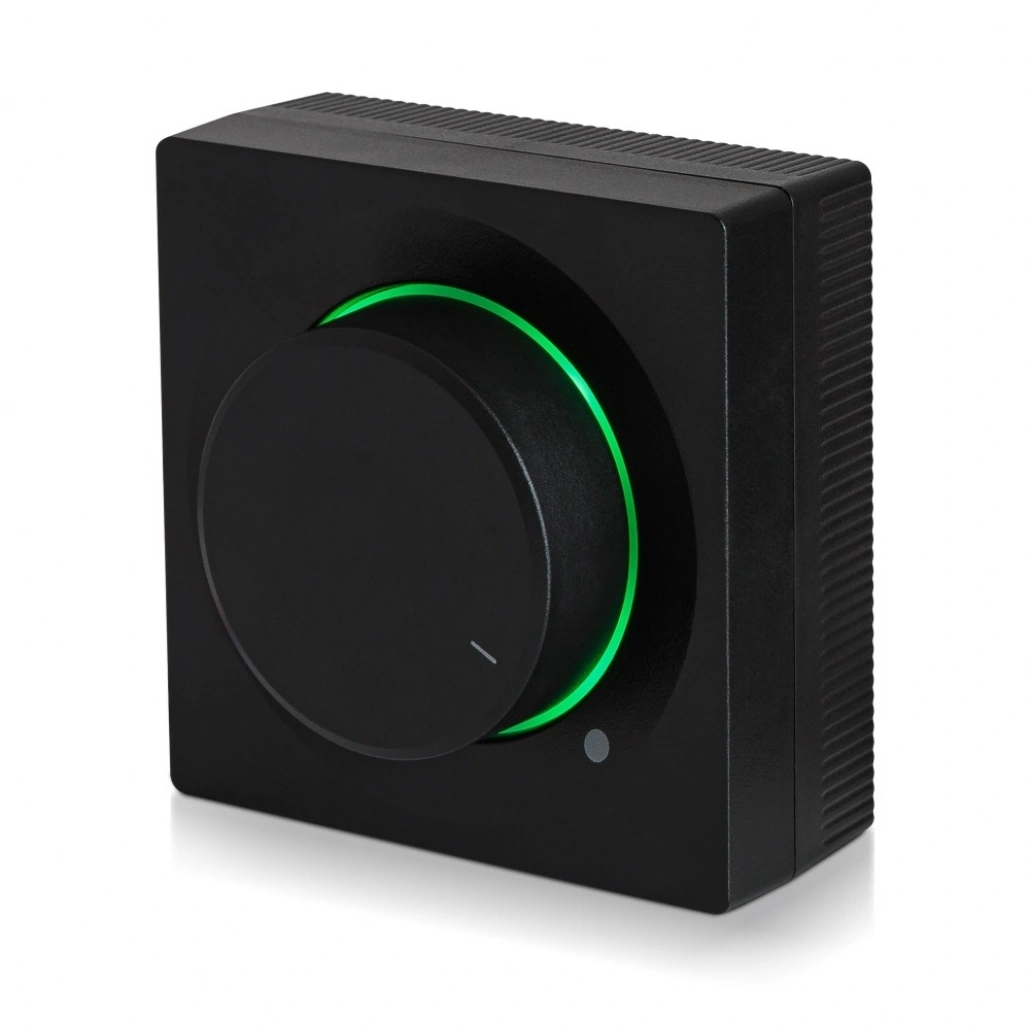

Inainte de a porni controlerul, este necesar sa selectati modelul de dispozitiv care va fi controlat. Selectarea se face cu ajutorul a doua comutatoare de codificare PK1 si PK2 (fig.1 poz.9), care trebuie setate conform informatiilor din tabelul Nr. 1. Lumina LED (fig.1 poz.1) confirma tipul dispozitivului ales (in secventa: culoare verde, rosu si galben).

ATENȚIE!
Setarea comutatoarelor de cod trebuie făcută când nu există tensiune. Configurarea incorectă a dispozitivului controlat poate cauza funcționarea sa necorespunzătoare sau chiar poate duce la deteriorarea acestuia.
Reglarea vitezei sau setarea tensiunii dispozitivului controlat se face manual, cu ajutorul unui buton (fig.1 poz.1). Rotirea acestuia complet spre stanga face ca controlerul sa intre in modul de asteptare. Controlerul este echipat cu un senzor de lumina curenta care poate ajusta intensitatea iluminarii butonului in functie de conditiile exterioare.
