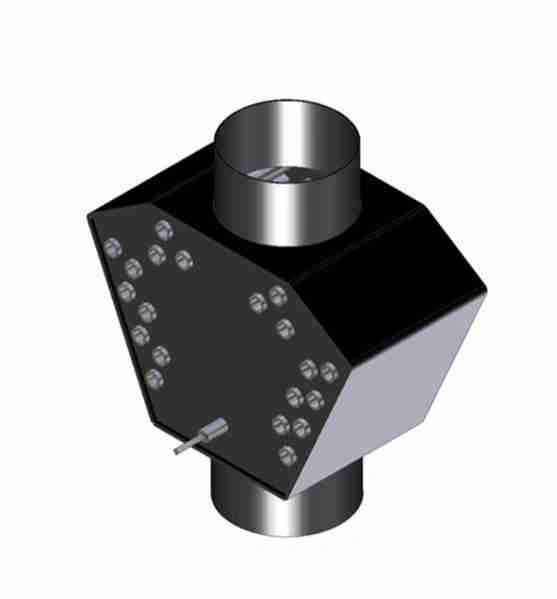

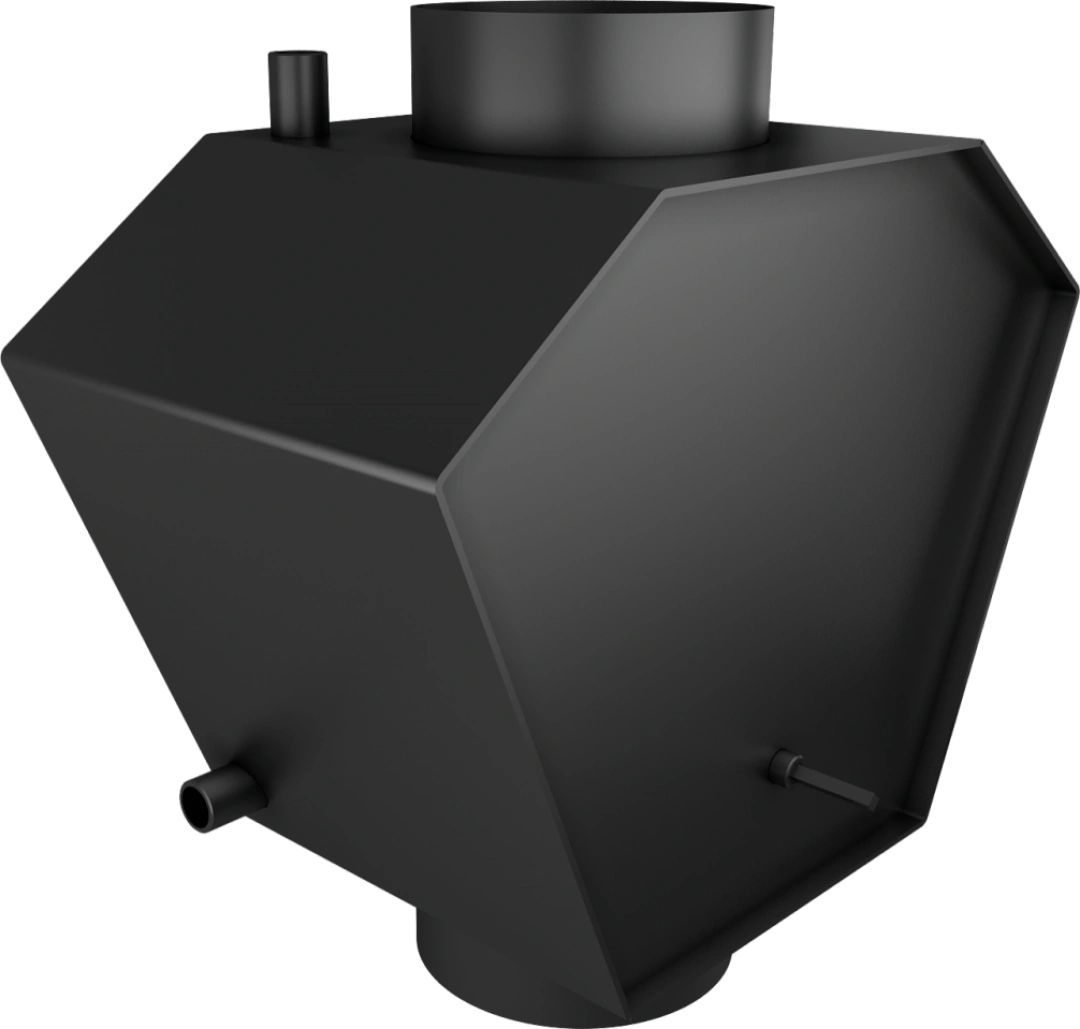

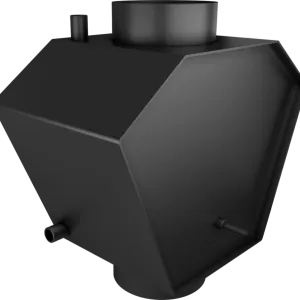

Recuperatorul are sarcina de a recupera o parte din energia termica de pe gazele de ardere care parasesc camera de ardere a semineului.
Agentul termic este transferat in continuare catre un boiler de apa menajera, puffer de acumulare sau direct in instalatia existenta catre radiatoare in spatiile de locuit.
Fluxul de gaze arse trece prin schimbator si incalzeste agentul termic (apa) din jacheta (petretii dublii si tevi de recuperare) schimbatorului. Racordul de tur este situat pe partea superioara a schimbatorului.
Schimbatorul de caldura este adaptat pentru a lucra in instalatiile de incalzire prin pardoseala (consultati instalatorul in vederea echiparii lui cu vane de amestec de coborare a temperaturii sau racordarea lui in boiler de acumulare in astfel de sisteme de instalatie), in paralel cu cu centrale pentru combustibili solizi, gaz, ulei, electricitate, pompe de caldura si alte surse de incalzire.

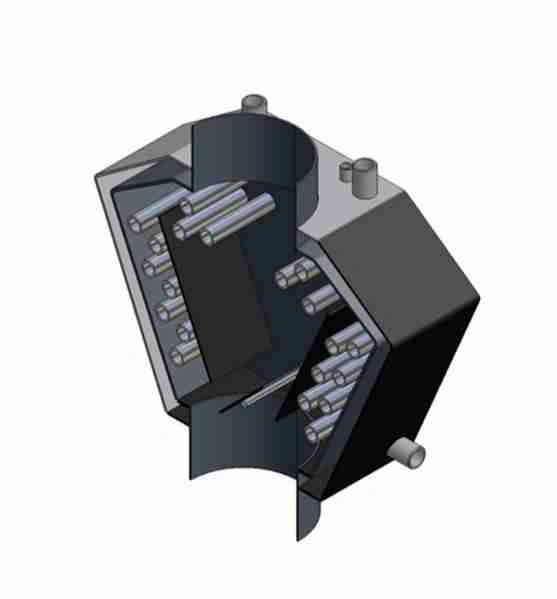

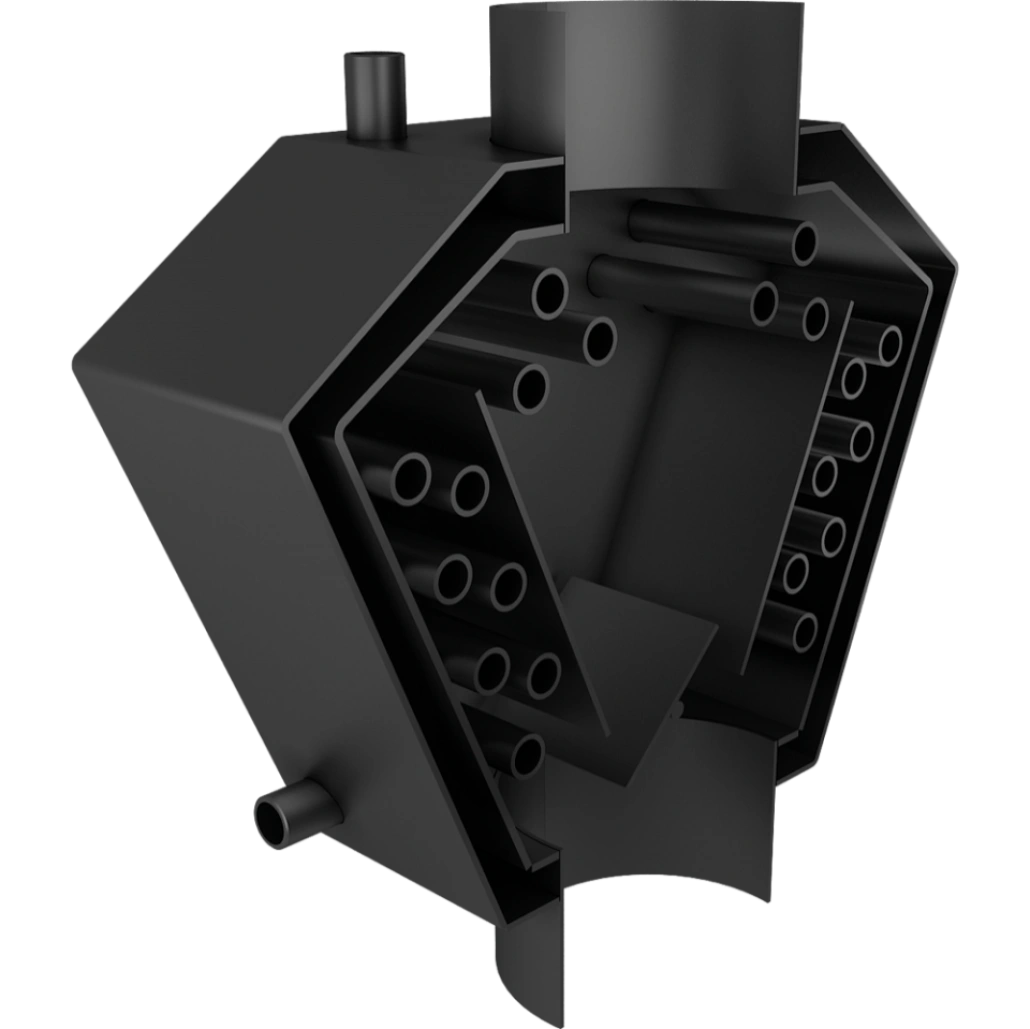

Partea centrala a schimbatorului este camera interioara, in care este montat un sistem de tuburi orizontale pentru a cre?te suprafata de schimb termic si randamentul. La intrarea in camera interioara a recuperatorului este montata o clapeta mobila, care asigura ajustarea adecvata a tirajului.
Clapeta, care controleaza fluxul de gaze de evacuare (tirajul), este instalata in camera interna:
1. Clapeta se afla in pozitie verticala - este in pozitia deschis - gazul de ardere iese direct in cos cu de fum- transferul de caldura in apa este oprit
2. Clapeta se afla in pozitie orizontala - este in pozitia inchisa - gazele de ardere sunt dirijate pe toata suprafata de recuperare a jachetei de apa a schimbatorului transferand caldura de pe gazele de evacuare in jacheta de apa - schimbatorul este pornit
Atentie! Cand se aprinde semineul, clapeta trebuie sa fie in pozitie verticala (schimbatorul de caldura oprit - clapeta deschisa). La construirea semineului, nu uitati intotdeauna sa lasati acces la reglarea clapetei, de exemplu prin usa de inspectie, grila de evacuare a aerului cald fin hota sau alt fel de acces.
Garantia se ofera in cazul persoanelor care executa un montaj corespunzator conform recomandarilor Pefoc, sau cu personal specializat si autorizat in acest scop!
Pozele si videoclipurile de prezentare sunt cu caracter informativ. Produsul livrat poate avea imbunatatiri aduse (conform cerintelor majoritare ale clientilor) fata de produsul prezentat care nu afecteaza functionalitatea produsului sau forma acestuia (ex. culoarea manerelor, forma cenusarului sau materialul din care este confectionat deflectorul, dupa caz). Produsele pot avea o culoare diferita fata de poza de prezentare cu pana la 10% mai inchise sau deschise in functie de lotul de productie.
